この記事の想定読者
- 図面の束を渡されて、どこから見ればいいかわからず固まった経験のある新人・若手技術者
- 平面図・縦断図・横断図の関係がいまひとつ腹落ちしていない人
配属されて間もないころ、先輩から図面の束をぽんと渡されて、「ちょっと見といて」と言われる。開いてはみたものの、線と数字の海で、どこから手をつければいいかわからない――土木の若手なら、ほとんどの人が通る経験だと思います。
先に言っておくと、図面が読めないのは才能の問題ではありません。見る順番と、図面どうしの関係を知らないだけです。この記事では、道路設計の図面を例に、平面図・縦断図・横断図の読み方を最初の一歩から解説します。
大原則：3つの図面は「同じ現場の3つの顔」

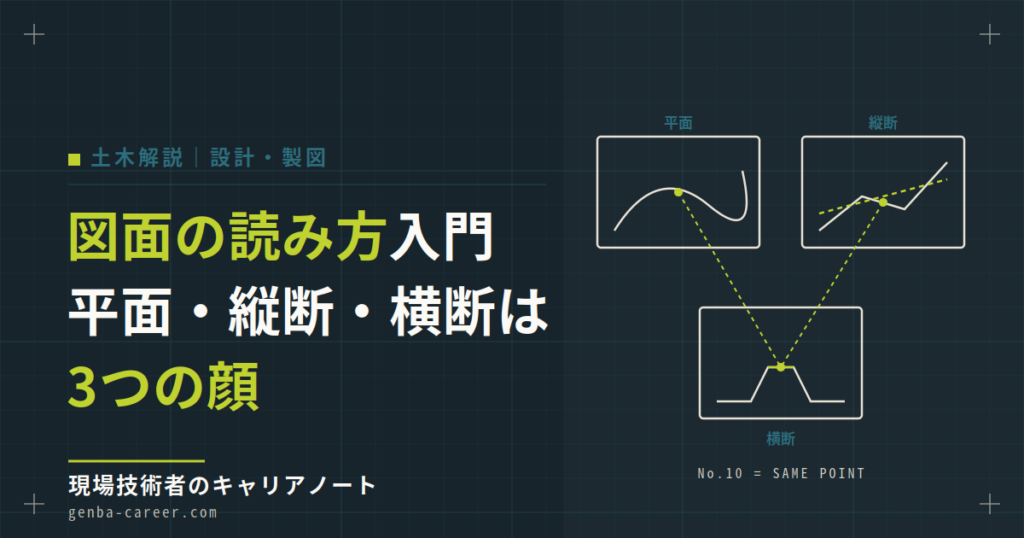

まず一番大事な考え方から。平面図・縦断図・横断図は、別々の3枚の図面ではなく、同じ一つの現場を3つの方向から見たものです。
- 平面図 ― 現場を真上から見た顔。道路がどこを通るか（線形）がわかる
- 縦断図 ― 道路に沿って真横から見た顔。進行方向にどう上り下りするか（勾配）がわかる
- 横断図 ― 道路を輪切りにして進行方向に見た顔。その地点の断面（幅員、法面、切土・盛土）がわかる
3つの図面をつなぐ共通の住所が「測点（No.）」です。平面図のNo.10、縦断図のNo.10、横断図のNo.10は、すべて現場の同じ場所を指しています。図面が読める人は、無意識にこの測点で3枚を行き来しています。
逆に言えば、1枚だけ眺めていても現場の姿は立ち上がってきません。「平面で場所を確かめ、縦断で高さの流れを見て、横断でその地点の形を見る」。この往復が、図面を読むということです。
開いて最初に見る3つのこと
個別の図面に入る前に、どの図面でも最初に確認すべきことが3つあります。
- 表題欄 ― 図面の右下。業務名、図面名、縮尺、作成日。今見ているのが何の図面の、いつの版なのかをまず押さえる。古い版の図面を見て作業していた、という事故は実際に起こります
- 縮尺 ― 1/500なのか1/1000なのか。図面上の1cmが現地の何mなのかが頭に入っていないと、距離感を全部読み違えます
- 方位と起点 ― 平面図の北はどちらか、測点はどちら向きに増えていくか。これで図面と現地の向きがつながります
平面図 ― 「どこを通るか」を読む
平面図は現場を真上から見た図です。読むときの主役は中心線（センターライン）。道路の背骨にあたる線で、これに沿って測点（No.0、No.1、No.2…）が一定間隔で振られています。
平面図で確認するのは、まず線形（直線とカーブのつながり）、それから現況との関係です。家屋や水路、既設の構造物と計画の道路がどう取り合うのか。等高線が読めると地形の起伏まで見えてきますが、最初は「線が混んでいるところは急、空いているところは緩やか」という感覚だけでも十分です。
縦断図 ― 「どう上り下りするか」を読む
縦断図は、中心線に沿って地面を切り開いて、横から見た図です。横軸が測点（距離）、縦軸が標高。ここで注意が一つ。縦断図は縦と横で縮尺が違うのが普通です（例：横1/1000、縦1/100）。勾配を誇張して見やすくするためで、図面上の傾きをそのまま現地の傾きだと思うと感覚を誤ります。
縦断図の主役は2本の線。現況地盤の線と、計画高の線です。計画が現況より上にあればその区間は盛土、下にあれば切土。そして勾配（％表示）が、水の流れと走りやすさを決めます。記事「測量とは？」で書いたとおり、高さの世界は水に直結します。排水がどちらへ流れる設計なのかを縦断図で追えるようになると、図面の見え方が一段変わります。
横断図 ― 「その場所の形」を読む
横断図は、測点ごとに道路を輪切りにした断面図です。車道や路肩の幅員、横断勾配、法面の傾き、切土と盛土の形。工事の数量（土をどれだけ動かすか）は、この横断図の面積の積み上げで計算されるので、設計でも積算でも施工でも、結局いちばん長く眺めることになる図面です。
読み方の約束事を一つだけ。横断図の左右は「測点の進行方向を向いたときの左右」で描くのが基本です。現地で図面と向きを合わせるとき、自分がどちらを向いて立っているかを意識しないと、左右を取り違えます。新人がよくやるやつです（私もやりました）。
図面どうしの「食い違い」に気づけたら一人前
3つの図面が同じ現場の3つの顔だということは、互いに矛盾してはいけないということでもあります。縦断図の計画高と横断図の中心高は一致しているか。平面図にある構造物が横断図にも描かれているか。
実は、設計の照査でチェックされる大事な項目の一つが、この図面間の整合です。読む側に回ったときも同じで、「あれ、ここ合っていないな」に気づけるようになったら、図面はもう読めています。発注者に提出された図面の不整合は信頼に直結する、という話は別の記事に書いたとおりです。
まとめ：測点を住所に、3枚を行き来する
- 平面・縦断・横断は、同じ現場を真上・真横・輪切りで見た「3つの顔」
- 3枚をつなぐ住所が測点（No.）。同じ測点で行き来しながら読む
- 開いたらまず表題欄・縮尺・方位。縦断図は縦横の縮尺が違うことに注意
- 慣れてきたら、図面間の整合に目を向ける。「食い違いに気づける」が次のレベル
図面は、現場に行けない人にも現場を伝えるための言葉です。読めるようになると、設計の意図が、先輩たちの判断が、紙の上から立ち上がって見えるようになります。焦らず、まずは測点を頼りに3枚を往復するところから始めてみてください。
